คาบ 7 — กราฟ Real-time

คาบ 6 เราอ่าน sensors.bmi270.motion() → dsp.tilt(ax, ay, az) → (roll, pitch) → ui.Bar บน ui.Scale สองแกน + ui.Seg7

สิ่งที่แถบกับ Seg7 ทำได้ดี: บอก ค่าปัจจุบัน ชัดเจน · สิ่งที่ทำไม่ได้เลย: บอกว่า เมื่อกี้เป็นยังไง

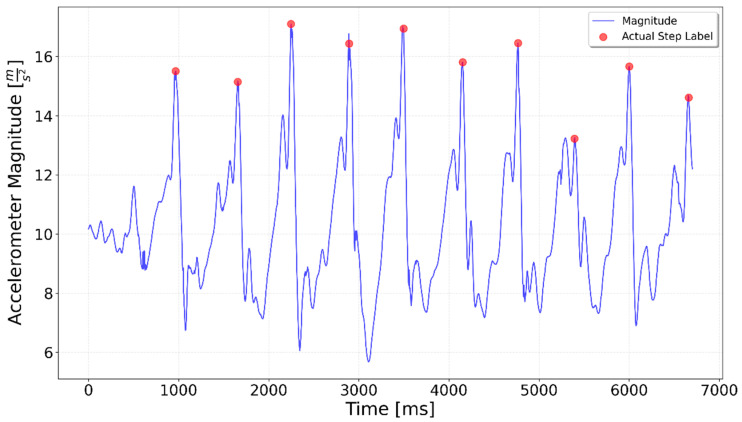

ภาพขวาคือสัญญาณ accel จริงตอนคนเดิน 10 ก้าว — ยอดที่ทำเครื่องหมายสีแดงคือก้าว ข้อมูลชุดนี้อ่านจากแถบหรือตัวเลขไม่ได้เลย ต้องเห็นเป็นเส้นเวลาเท่านั้น

Time series คือข้อมูลชุดหนึ่งที่ แต่ละค่ามีเวลากำกับ และเรียงตามเวลา

เซนเซอร์ให้สัญญาณต่อเนื่องซึ่งมีค่าอยู่ทุกเสี้ยววินาที แต่คอมพิวเตอร์เก็บค่าต่อเนื่องไม่ได้ มันทำได้อย่างเดียวคือ แอบมองเป็นระยะ ๆ แล้วจดค่าไว้ — เรียกว่า การสุ่มตัวอย่าง (sampling)

$$f_s=\frac{1}{T_s}$$

ไทย: อัตราสุ่มคือส่วนกลับของระยะห่างระหว่างการมองสองครั้ง
ตัวเลขของลูปเรา: $T_s = 200$ ms $\Rightarrow f_s = 5$ Hz

วงจร sample-and-hold (ภาพขวาบน) คือฮาร์ดแวร์ที่ทำเรื่องนี้จริง ๆ ในชิป: ปิดสวิตช์ชั่วขณะเพื่อชาร์จตัวเก็บประจุ แล้วเปิดสวิตช์ค้างค่านั้นไว้ให้ ADC อ่านทัน — เอาต์พุตจึงเป็นขั้นบันได ไม่ใช่เส้นโค้ง

กราฟบนจอไม่ใช่สัญญาณจริง มันคือ จุดที่เราจดไว้ แล้วลากเส้นตรงเชื่อมกัน ระหว่างจุดสองจุดเกิดอะไรขึ้นบ้าง เราไม่มีทางรู้จากกราฟนี้เลย

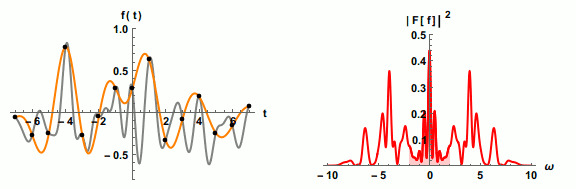

ปี 1928 แฮร์รี ไนควิสต์ พิสูจน์ไว้ว่า ถ้าจะเก็บสัญญาณที่มีความถี่สูงสุด $f_{\max}$ ให้ครบ ต้องสุ่มเร็วกว่าสองเท่าของมัน

$$f_s > 2 f_{\max}\qquad\Longleftrightarrow\qquad f_{\max} < \frac{f_s}{2}$$

ไทย: จะเห็นคลื่นความถี่หนึ่งได้ ต้องสุ่มเร็วกว่าสองเท่าของคลื่นนั้น
ตัวเลขของลูปเรา: $f_s = 5$ Hz $\Rightarrow$ เห็นการสั่นได้ไม่เกิน 2.5 Hz

การเขย่ามือของคนอยู่ราว 2-5 Hz เราจึงเห็นมันได้ · อัตราสุ่มของเราไม่ได้ตั้งด้วยฮาร์ดแวร์ แต่เกิดจากความเร็วลูป Python

$$f_s = \frac{1}{T_{\text{loop}}},\qquad T_{\text{loop}} = T_{\text{sleep}} + T_{\text{work}}$$

ไทย: งานในลูปหนักขึ้น อัตราสุ่มตกลงเงียบ ๆ — จึงต้องวัดคาบลูปจริง (ท่าที่ 5)

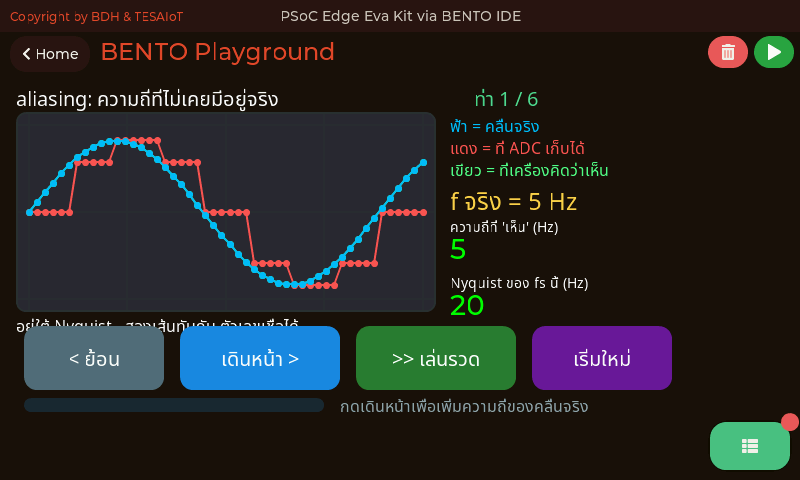

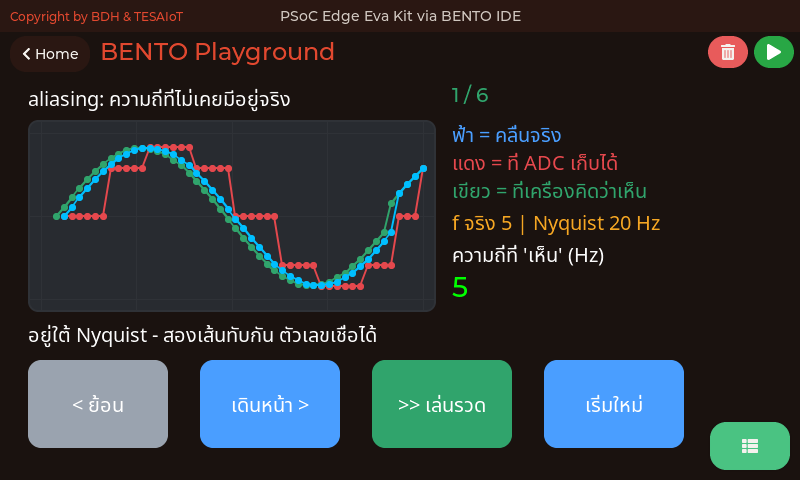

$$f_{\text{alias}} = \bigl|\,f - k f_s\,\bigr|,\qquad k = \text{จำนวนเต็มที่ทำให้ } f_{\text{alias}} \le \tfrac{f_s}{2}$$

ไทย: ถ้าสัญญาณเร็วเกินไป มันจะไม่หายไปเฉย ๆ แต่จะ ปลอมตัว มาเป็นคลื่นช้ากว่าความจริง ซึ่งอันตรายกว่าการมองไม่เห็น

ตัวเลขจากบอร์ดนี้ — เดโมที่ทำได้ในคาบ: เขย่าบอร์ดที่ราว 6 Hz ขณะลูปสุ่มที่ $f_s = 5$ Hz

$$f_{\text{alias}} = |6 - 1\times 5| = 1\ \text{Hz}$$

กราฟจะโชว์คลื่นช้า ๆ 1 Hz ที่ ไม่มีอยู่จริง ทั้งที่มือเราเขย่าอยู่ 6 ครั้งต่อวินาที

นี่คือเหตุผลเดียวกับที่ล้อรถในหนังบางทีดูเหมือนหมุนถอยหลัง — กล้องคือ ADC ที่สุ่มที่ 24 เฟรมต่อวินาที

เจอตอนไหน ค่าที่เร็วเกินอัตราสุ่มไม่มี error ไม่มีคำเตือน มันแค่ให้คำตอบที่ผิด และดูน่าเชื่อถือด้วย

Chart เก็บค่าเป็น จำนวนเต็ม เท่านั้น แต่ motion() คืนทศนิยม เช่น 9.78

chart.set_next(0, int(ax))       # ถูก
chart.set_next(0, ax)            # TypeError: can't convert float to int

ราคาที่ต้องจ่ายคือ int() ตัดทศนิยมทิ้ง ไม่ใช่ปัดเศษ — 0.9 เป็น 0 และ −0.9 ก็เป็น 0 กราฟจึงหยาบเป็นขั้นละ 1 m/s² นี่คือ quantization ตัวเดียวกับคาบ 5 แค่คราวนี้เราเป็นคนสร้างเอง

สูตร map ช่วงจริงลงช่วงแกน — วิธีแก้ที่ใช้ในงานจริง

$$v_{\text{plot}} = \operatorname{round}\!\left(\frac{a - a_{\min}}{a_{\max} - a_{\min}}\times\bigl(y_{\max} - y_{\min}\bigr) + y_{\min}\right)$$

ไทย: แกน Y ของ Chart เป็นจำนวนเต็ม ต้อง map ช่วงค่าจริงลงช่วงแกนก่อน ไม่งั้นกราฟแบนหรือทะลุขอบ

chart = ui.Chart(..., min=-2000, max=2000)   # หน่วยกลายเป็น 0.01 m/s²
chart.set_next(0, int(ax * 100))             # 9.78 -> 978

ตัวเลขจากบอร์ดนี้: ช่วง ±20 กับ int() ตรง ๆ ได้ความละเอียด 1 m/s² · คูณ 100 แล้วขยายช่วงเป็น ±2000 ได้ 0.01 m/s² — ละเอียดขึ้น 100 เท่าโดยไม่แตะเซนเซอร์เลย

โค้ด Python อยู่บน CM33 กราฟถูกวาดโดย CM55 chart.set_next() ไม่ได้วาดทันที มันแค่ ฝากคำสั่งลงคิว IPC แล้วกลับมาทำงานต่อ

ฝั่ง CM55 มีตัวจับเวลาคอยหยิบคำสั่งจากคิวมาทำ และมันมี สองความเร็ว

$$\text{อัตราระบาย} = \frac{N_{\text{ต่อครั้ง}}}{T_{\text{timer}}} = \frac{16}{0.2} = 80 \quad\text{เทียบกับ}\quad \frac{16}{0.005} = 3{,}200$$

และนี่คือกับดัก — คำสั่งที่ ปลุกโหมดเร่ง มีอยู่ชุดหนึ่ง คำสั่งที่ ไม่ปลุก ก็มีอีกชุด

โหมดเร่งจะกลับเป็นปกติเองหลังเงียบไป 500 ms

รู้กลไกแล้ว ทางแก้เหลือบรรทัดเดียว — ให้ทุกลูปมีคำสั่งที่ปลุกโหมดเร่งอย่างน้อยหนึ่งคำสั่ง และตัวที่เป็นธรรมชาติที่สุดคือป้ายสถานะที่เราอยากเห็นอยู่แล้ว

rec_msg = "กำลังบันทึก"     # เปลี่ยนเฉพาะตอนกดปุ่ม
while True:
    ax, ay, az, gx, gy, gz = sensors.bmi270.motion()
    chart.set_next(0, int(ax))          # ไม่ปลุกโหมดเร่ง
    chart.set_next(s_ay, int(ay))       # ไม่ปลุก
    chart.set_next(s_az, int(az))       # ไม่ปลุก
    led_rec.value(1)                    # ไม่ปลุก - .value() ทุกตัวไม่ปลุก
    lbl_rec.text(rec_msg)               # ← ปลุก และค้างไว้อีก 500 ms
    ui.poll()
    time.sleep_ms(PERIOD_MS)

ทำไมมันได้ผลกับลูป 200 ms ของเรา — โหมดเร่งค้างอยู่ 500 ms หลังคำสั่งสุดท้าย ลูปเราหมุนทุก 200 ms ซึ่งสั้นกว่า 500 ms ตัวจับเวลาจึงไม่มีโอกาสกลับเป็นโหมดปกติเลยตลอดการรัน

กฎนี้ชนกับกฎ "ตัวเลขเปลี่ยนไม่เกินวินาทีละครั้ง" พอดี และทางออกอยู่ตรงกลาง: ส่ง .text() ทุกรอบ แต่ส่ง ข้อความเดิม เฉลยของคาบนี้จึงเก็บข้อความสถานะไว้ในตัวแปร rec_msg ซึ่งเปลี่ยนเฉพาะตอนกดปุ่ม แล้วส่งซ้ำทุกรอบ · เฟิร์มแวร์เทียบข้อความเก่ากับใหม่ก่อนวาด ถ้าเท่าเดิมมันไม่วาดซ้ำ เราจึงจ่ายแค่ค่าส่งข้ามคอร์ ไม่ได้จ่ายค่าวาด และไม่มีตัวเลขไหนบนจอวิ่งเร็วกว่าที่คนอ่านทัน

คำสั่งที่ปลุกโหมดเร่งได้มีสี่กลุ่ม คือสร้าง widget · .text() · .pos() / .size() / .color() · และคำสั่งของ collection อย่าง .cell() .add_row() .prop() — ส่วน .value() ทั้งหมด ไม่ว่าจะเป็นแถบ ไฟ หรือ set_next() ของกราฟ ไม่ปลุก (ตรวจจาก ipc_ui.c โดยตรง)

อย่าตีความเกินกว่านี้ — โหมดเร่งไม่ได้ทำให้เซนเซอร์อ่านเร็วขึ้น และไม่ได้ทำให้ลูป Python เร็วขึ้น มันแค่ทำให้ คำสั่งที่เราส่งไปแล้ว ถูกวาดออกจอเร็วขึ้น

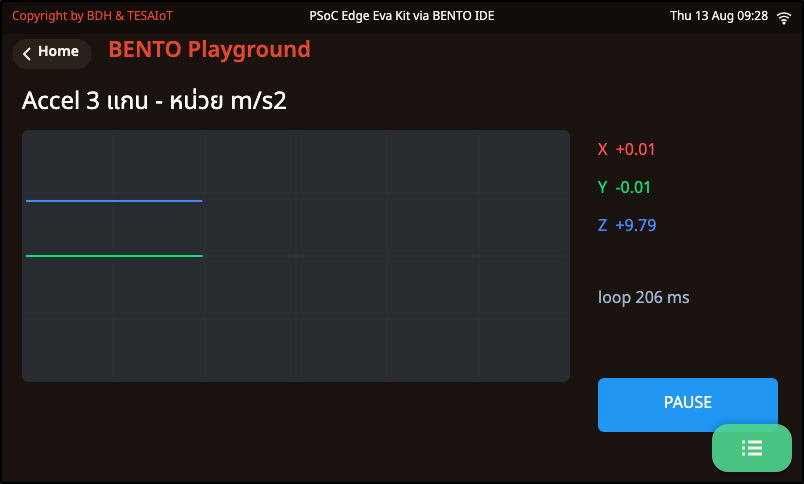

chart = ui.Chart(x=24, y=52, w=292, h=144, min=-20, max=20, color=COL_AX)
s_ay = chart.add_series(COL_AY)      # คืนค่าเป็น "หมายเลข series"
s_az = chart.add_series(COL_AZ)
...
chart.set_next(0, int(ax))           # เติมจุดใหม่ให้ series 0
chart.set_next(s_ay, int(ay))        # เติมจุดใหม่ให้ series ที่เพิ่งเพิ่ม

ข้อที่หนึ่ง ตอนสร้าง ui.Chart มันสร้าง series 0 ให้อัตโนมัติ โดยใช้สีจาก color= เราจึงไม่ต้องเรียก add_series สำหรับเส้นแรก (COL_AX COL_AY COL_AZ คือ 0x4A9EFF 0x8E7BFF 0x2FB6A8 จากจานสีเส้นข้อมูล — บรรทัดจริงจาก solution_codes/s07_accel_chart.py^↗)

ข้อที่สอง .add_series(color) คืนค่าเป็นตัวเลข ให้เก็บใส่ตัวแปรไว้เสมอ ถ้าไม่เก็บ ก็ไม่มีทางเติมข้อมูลให้เส้นนั้นได้อีกเลย ค่าที่คืนมาคือ 1 แล้ว 2 แล้ว 3 ตามลำดับที่เรียก เพราะ 0 ถูกจองไปแล้วตั้งแต่ตอนสร้าง เรียกครั้งที่สี่จะได้ RuntimeError: ui: add_series failed (max 4)

ข้อที่สาม min= กับ max= คือช่วงแกน Y ตั้งครั้งเดียวตอนสร้าง ไม่มี autoscale

ข้อที่สี่ set_next() เป็นคำสั่งแบบยิงแล้วลืม ส่ง idx ที่ไม่มีอยู่จริง เช่น set_next(3, ...) ทั้งที่มีแค่สามเส้น จะไม่มี error อะไรทั้งสิ้น ข้อมูลนั้นหายไปเฉย ๆ — ต่างจากค่าที่เป็นทศนิยม ซึ่งได้ TypeError ตั้งแต่ฝั่ง Python

ui.Chart ไม่มี autoscale ค่าที่เกินช่วงจะถูกกดให้ติดขอบ ดูเผิน ๆ เหมือนสัญญาณอิ่มตัว ทั้งที่จริงคือเราตั้งกรอบไว้แคบไป

ความเร่งบนบอร์ดนี้: วางนิ่ง Z ราว 9.8 m/s² · X, Y ราว 0 · เขย่าแรงพุ่ง 15-20 · กระแทกโต๊ะทะลุ 30

สีคือภาษาที่คนอ่านกราฟใช้ร่วมกัน — สามเส้นนี้หยิบจาก "จานสีเส้นข้อมูล" ของหลักสูตร ไม่ใช่ แดง/เขียว/น้ำเงิน ตามธรรมเนียมเดิม

ทำไมไม่ใช้ แดง/เขียว/น้ำเงิน — จานสีชุดนี้ไม่มีสีสถานะปนอยู่เลยสักตัว โดยตั้งใจ หน้าจอนี้มีไฟเตือนอยู่ด้วย และ §S7.7.2 ห้ามใช้สีของการแจ้งเตือนกับอย่างอื่นในหน้าจอเดียวกัน เส้น X สีแดงที่แปลว่า "แกน X" เฉย ๆ จะแย่งความหมายของแดงที่แปลว่า "ต้องรีบดู" ไปจนหมด

หน้า Sensor Dashboard ของเฟิร์มแวร์ ที่เห็นในสไลด์แรกยังใช้ แดง/เขียว/น้ำเงิน อยู่ ของเราจึงไม่เหมือนของมัน — ตั้งใจให้ไม่เหมือน นี่คือตัวอย่างจริงของหน้าจอที่เขียนก่อนจะมีกฎข้อนี้

เวลาเห็นอะไรน่าสนใจวิ่งผ่านกราฟ เราอยากหยุดดู แต่ ห้ามหยุดลูป เด็ดขาด

เพราะถ้าลูปหยุด ui.poll() ก็หยุดตาม กฎเหล็กข้อแรกเล่นงานทันที — จอซ่อน widget ภายในราวสองวินาที ปุ่มเริ่มบันทึกที่จะกดก็หายไปด้วย กลายเป็นหยุดถาวรที่กู้ไม่ได้

running = True
while True:
    for ev in ui.poll():             # ต้องเรียกทุกลูป ไม่ว่าจะหยุดหรือไม่
        h = ev.get('handle')
        if h == start_id:
            running = True           # ปุ่มเริ่ม มีหน้าที่เดียว
            led_rec.value(1)
        elif h == stop_id:
            running = False          # ปุ่มหยุด มีหน้าที่เดียว
            led_rec.value(0)
    if running:
        chart.set_next(0, int(ax))   # เติมข้อมูลเฉพาะตอนเดิน
    time.sleep_ms(200)               # หน่วงเท่าเดิมเสมอ

เราสั่ง time.sleep_ms(200) แต่ลูปหนึ่งรอบไม่ได้ใช้เวลา 200 ms พอดี เพราะยังมีเวลาอ่านเซนเซอร์ ส่งข้าม IPC และอัปเดตป้ายอีกหลายใบ

$$T_{\text{loop}} = T_{\text{sleep}} + T_{\text{work}} \qquad f_s = \frac{1}{T_{\text{loop}}}$$

ไทย: คาบจริง = เวลาที่หน่วง + เวลาที่ทำงาน · ตัวเลขที่ควรอ่านได้ (วัดบน Eva Kit · Dev Kit อ่าน IMU คนละเส้นทาง ตัวเลขอาจต่าง ให้จดของทีมเอง): 205-215 ms ถ้าพุ่งถึง 300 ms แปลว่างานในลูปหนักกว่าที่คิด และ $f_s$ ตกจาก 5 Hz เหลือ 3.3 Hz โดยที่โค้ดไม่บอกเราสักคำ

now = time.ticks_ms()                  # นาฬิกามิลลิวินาทีของระบบ
dt  = time.ticks_diff(now, last_ms)    # ผลต่างจากรอบที่แล้ว
last_ms = now

ทำไมต้อง ticks_diff แทน now - last_ms — ticks_ms() เป็นตัวนับที่ วนกลับไปเริ่มใหม่ เมื่อชนเพดาน ถ้าลบเองในจังหวะที่มันวนพอดี จะได้ค่าติดลบมหาศาลแบบไม่มีปี่มีขลุ่ย ส่วน ticks_diff รู้เรื่องการวนนี้และคืนค่าที่ถูกต้องเสมอ

คาบ 4 เราเจอสี่เมธอดนี้กับกล่องสี่เหลี่ยมใบเดียว วันนี้ขอย้ำอีกครั้ง เพราะ Chart ก็รับคำสั่งชุดเดียวกันนี้ และคนส่วนใหญ่ไม่คิดถึงมันตอนออกแบบหน้าจอที่มีกราฟ

w.pos(x, y)      # ย้ายไปพิกัดใหม่ - สองอาร์กิวเมนต์ ขาดไม่ได้
w.size(cw, ch)   # เปลี่ยนขนาด - สองอาร์กิวเมนต์เหมือนกัน
w.hide()         # ยังอยู่ แต่ไม่วาด
w.show()         # กลับมาวาด

ทั้งสี่ตัวใช้ได้กับ widget ทุกชนิด ไม่เว้นแม้แต่ Chart, Panel หรือ Compass เพราะมันอยู่ในตารางเมธอดชุดเดียวกันหมด

สามข้อที่ต้องรู้ก่อนใช้

1. รับจำนวนเต็มเท่านั้น และต้องครบสองตัว — w.pos(10) ได้ TypeError เรื่องจำนวนอาร์กิวเมนต์ ส่วน w.pos(10.5, 20) ได้ TypeError: can't convert float to int เหมือน set_next()
2. ไม่มีตัวอ่านกลับ — ไม่มี .x() ไม่มี .y() ไม่มีอะไรถามตำแหน่งปัจจุบันได้เลย ย้ายไปไหนแล้ว เราต้องจำเอง ในตัวแปรฝั่ง Python
3. .hide() ไม่ใช่ .delete() — ของที่ซ่อนยัง กินช่องในตาราง 64 ตัวอยู่เต็ม ๆ ส่วน .delete() คืนช่องให้ แต่ตัวแปร Python ยังชี้ไปที่ handle เดิมที่ตายแล้ว สั่งอะไรต่อก็เงียบ

กราฟเวลาที่เราทำวันนี้ตอบได้ว่า "ค่าเปลี่ยนไปยังไงตามเวลา" แต่ตอบไม่ได้ว่า "การสั่นนี้ประกอบด้วยความถี่อะไรบ้าง"

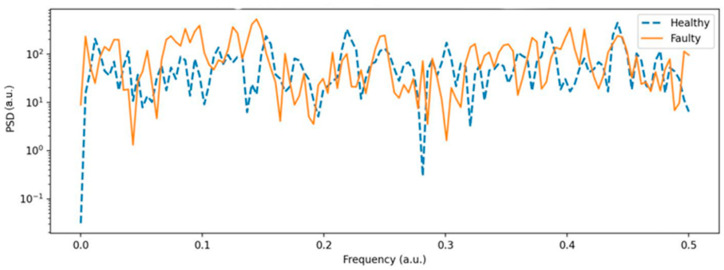

ภาพขวาคือข้อมูลจริงจากงานเฝ้าระวังตลับลูกปืน แถวบนเป็นโดเมนเวลา แถวล่างเป็นสเปกตรัมของข้อมูล ชุดเดียวกันเป๊ะ — กราฟเวลาของตัวปกติกับตัวเสียดูคล้ายกันมาก แต่สเปกตรัมแยกออกทันที

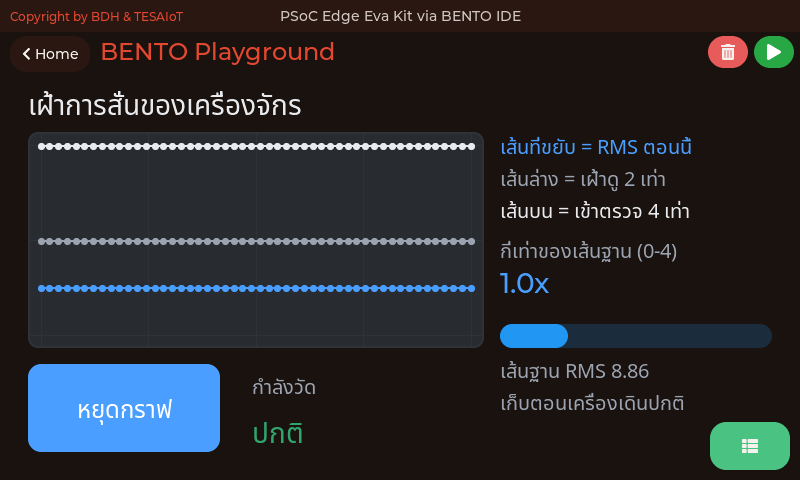

นี่คือสาเหตุที่งาน predictive maintenance ในโรงงานทำ FFT ก่อนตัดสินใจ ไม่ได้ดูกราฟเวลาอย่างเดียว สเปกตรัมคือที่ที่ความต่างซ่อนอยู่ ทั้งที่กราฟเวลาบอกไม่ได้

เชื่อมกับวันนี้: ที่ $f_s = 5$ Hz เราทำ FFT ที่มีประโยชน์ไม่ได้ เพราะเห็นได้แค่ถึง 2.5 Hz ส่วนความสั่นของเครื่องจักรจริงอยู่หลักกิโลเฮิรตซ์ — อัตราแบบนั้นลูป Python เอื้อมไม่ถึง ต้องให้ เฟิร์มแวร์เป็นคนสุ่มตัวอย่าง แล้วส่งค่าที่ยุบแล้วขึ้นมาให้ เหมือนที่โมดูล mic ทำในคาบ 8

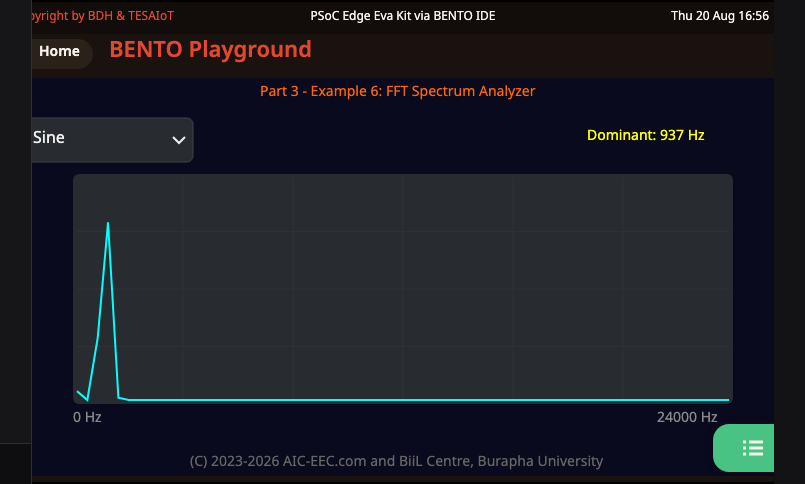

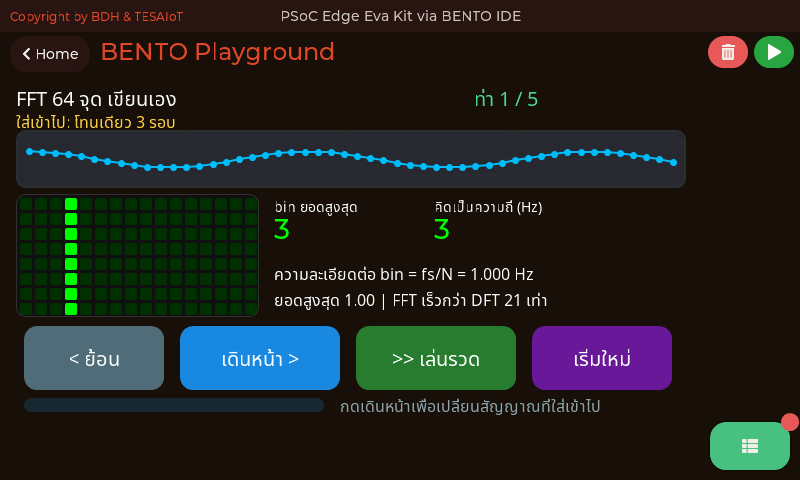

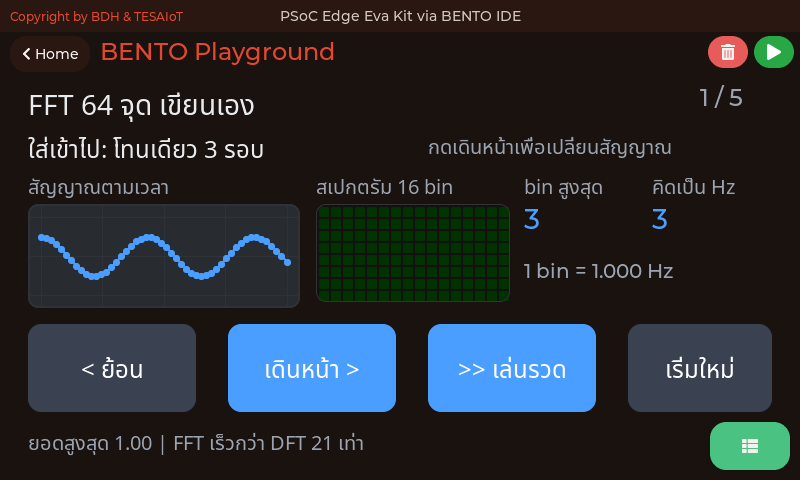

โมดูล dsp มี FFT ในตัวแล้ว: dsp.fft_mag(ชุด, n=256) คืนสเปกตรัม n/2 ช่อง จบใน C ราวหนึ่งมิลลิวินาที (เพิ่ม 2026-08-20 — firmware รุ่นก่อนหน้ายังไม่มี · ulab ยังไม่มีเช่นเดิม) — ข้างในของมันคือ radix-2 ที่สไลด์อ่านเสริมท้ายเด็คแกะให้ดูทั้งตัว

ก่อนต่อเซนเซอร์จริง ลองป้อนสัญญาณที่เรารู้คำตอบล่วงหน้าเข้ากราฟดูก่อน วิธีนี้แยกได้ชัดว่า ถ้ากราฟเพี้ยน มันเพี้ยนที่กราฟหรือเพี้ยนที่เซนเซอร์

import ui, time, math
ui.screen()
ch = ui.Chart(x=40, y=60, w=700, h=250, min=-100, max=100, color=0x4A9EFF)
lbl = ui.Label("i = 0", x=40, y=330)          # ปลุกโหมดเร่งทุกรอบ

for i in range(200):
    val = int(90 * math.sin(i * 0.15))               # ไซน์
    # val = 80 if (i // 8) % 2 == 0 else -80         # สี่เหลี่ยม
    # val = (i % 20) * 9 - 90                        # ฟันเลื่อย
    ch.set_next(0, val)
    lbl.text("i = {}".format(i))
    ui.poll()
    time.sleep_ms(100)

ลองสลับบรรทัดที่คอมเมนต์ไว้ทีละแบบ แล้วดูว่ารูปคลื่นบนจอตรงกับที่คิดไหม จากนั้นเปลี่ยน 0.15 เป็น 0.6 — ไซน์จะเริ่มดูไม่เหมือนไซน์ เพราะเราสุ่มไม่ทันมันแล้ว นั่นคือ aliasing ในสิบบรรทัด

สังเกตบรรทัด lbl.text(...) ที่เพิ่มเข้ามา — นั่นคือกฎจากสไลด์ก่อนหน้า ลองลบมันออกแล้วรันใหม่ กราฟจะเดินช้าลงอย่างเห็นได้ชัดทั้งที่ sleep_ms เท่าเดิม

# --- ท่าที่ 1: เตรียมเซนเซอร์และหน้าจอให้พร้อม ---
# ไม่มี sensors.init() ทั้งสองบอร์ด (Eva: ได้ OSError / Dev Kit: ไม่จำเป็น)
try:
    sensors.bmi270.motion()          # อ่านทิ้งหนึ่งครั้ง ให้การรอไปเกิดตรงนี้
except OSError:
    print("อ่านเซนเซอร์รอบแรกยังไม่ได้ - ลองใหม่ในลูป")

ui.clear()
time.sleep_ms(200)

# --- ท่าที่ 2: กราฟหนึ่งใบ สามเส้น และตารางสรุปข้าง ๆ ---
chart = ui.Chart(x=24, y=52, w=292, h=144, min=-20, max=20, color=COL_AX)
s_ay = chart.add_series(COL_AY)
s_az = chart.add_series(COL_AZ)
tbl = ui.Table(x=332, y=52, w=436, h=280, cols=4, value=16)
tbl.col_width(0, 100)          # กว้างพอสำหรับข้อความที่ยาวที่สุด
tbl.col_width(1, 108)
tbl.col_width(2, 108)
tbl.col_width(3, 108)
tbl.add_row("แกน", "ต่ำสุด", "สูงสุด", "ล่าสุด")
tbl.add_row("X", "-", "-", "-")
tbl.add_row("Y", "-", "-", "-")
tbl.add_row("Z", "-", "-", "-")

# --- ท่าที่ 3: ไฟบอกสถานะ และปุ่มเริ่มกับปุ่มหยุดที่แยกกัน ---
led_rec = ui.Led(x=24, y=212, w=48, h=48, color=COL_RUN, value=1)
lbl_rec = ui.Label("กำลังบันทึก", x=88, y=216, color=COL_TEXT, value=20)
rec_msg = "กำลังบันทึก"       # ข้อความสถานะล่าสุด เปลี่ยนเฉพาะตอนกดปุ่ม
lbl_dt = ui.Label("คาบลูป -- ms", x=88, y=252, color=COL_DIM, value=20)
btn_start = ui.Button("เริ่มบันทึก", x=24, y=296, w=128, h=88,
                      color=0x30A46C, value=20)
btn_stop = ui.Button("หยุดบันทึก", x=184, y=296, w=128, h=88,
                     color=0x3A4150, value=20)
start_id = btn_start.id()
stop_id = btn_stop.id()
ui.poll()
running = True                # ตัวแปรที่ต้องจำสถานะข้ามรอบ ต้องเกิดนอกลูป

# --- ท่าที่ 4: อ่านหกแกนจาก snapshot ชุดเดียว แล้วป้อนสามเส้น ---
if running:
    try:
        ax, ay, az, gx, gy, gz = sensors.bmi270.motion()
    except OSError:
        pass                  # อ่านพลาดหนึ่งรอบ ใช้ค่าเดิมไปก่อน
    chart.set_next(0, int(ax))
    chart.set_next(s_ay, int(ay))
    chart.set_next(s_az, int(az))
    note(0, ax)               # จำต่ำสุด-สูงสุดไว้ให้ตาราง
    note(1, ay)
    note(2, az)

motion() คืนหกค่าในการอ่านครั้งเดียว เราใช้แค่สามค่าแรก แต่ยังต้องรับให้ครบหกตัวแปร ไม่งั้น Python จะฟ้อง ValueError · ห่อ try ไว้เพราะอ่านพลาดหนึ่งรอบไม่ควรทำให้กราฟดับทั้งหน้า

# --- ท่าที่ 5: วัดคาบลูปจริงแล้วรายงาน ---
now = time.ticks_ms()
dt = time.ticks_diff(now, last_ms)
last_ms = now

sec = time.ticks_ms() // 1000        # ตัวเลขเปลี่ยนวินาทีละครั้ง
if sec != last_sec:
    last_sec = sec
    for i, v in enumerate((ax, ay, az)):
        tbl.cell(i + 1, 1, cell(lo[i]))    # แถว 0 คือหัวตาราง
        tbl.cell(i + 1, 2, cell(hi[i]))
        tbl.cell(i + 1, 3, "{:+.2f}".format(v))
    lbl_dt.text("คาบลูป {} ms".format(dt))

time.sleep_ms(PERIOD_MS)

สามบรรทัดแรกคือแพตเทิร์นมาตรฐานของการวัดคาบ: จับเวลาตอนนี้ ลบด้วยเวลารอบที่แล้ว แล้วจำเวลาตอนนี้ไว้ใช้รอบหน้า

ค่า dt รอบแรกจะแปลก ๆ เพราะยังไม่มีรอบก่อนหน้าให้เทียบ เราจึงตั้งค่าตั้งต้นให้มันไว้ก่อนเข้าลูป

เปิด practise_codes/s07_accel_chart.py^↗ มีช่องว่างให้เติม 6 จุด

# เติม: s_az = chart.add_series(COL_AZ)
pass

if running:
    ax, ay, az, gx, gy, gz = sensors.bmi270.motion()
    # เติม: chart.set_next(0, int(ax))
    pass

# เติม: dt = time.ticks_diff(now, last_ms)
pass

for ev in ui.poll():
    h = ev.get('handle')
    if h == start_id:
        # เติม: running = True
        pass
    elif h == stop_id:
        # เติม: running = False
        pass

# เติม: time.sleep_ms(PERIOD_MS)
pass

ลำดับการเติมสำคัญ — โค้ดข้างล่างอ้างถึงตัวแปรที่เกิดจากช่องว่างข้างบน

import ui
ui.screen()
import time
import sensors

COL_TEXT, COL_DIM = 0xE8EAED, 0x9AA3AF
COL_AX = 0x4A9EFF      # แกน X - เส้นที่ 1 ของจานสีเส้นข้อมูล สีฟ้า
COL_AY = 0x8E7BFF      # แกน Y - เส้นที่ 2 ของจานสีเส้นข้อมูล สีม่วง
COL_AZ = 0x2FB6A8      # แกน Z - เส้นที่ 3 ของจานสีเส้นข้อมูล สีเขียวน้ำทะเล
COL_RUN = 0x4A9EFF     # สีเน้นของจานบทบาท - ใช้กับไฟบอกว่ากำลังบันทึกอยู่
PERIOD_MS = 200        # คาบการสุ่มที่เราเลือก
...
chart = ui.Chart(x=24, y=52, w=292, h=144, min=-20, max=20, color=COL_AX)
s_ay = chart.add_series(COL_AY)
s_az = chart.add_series(COL_AZ)
tbl = ui.Table(x=332, y=52, w=436, h=280, cols=4, value=16)
...                    # col_width + add_row สี่แถว - ท่าที่ 2
led_rec = ui.Led(x=24, y=212, w=48, h=48, color=COL_RUN, value=1)
lbl_rec = ui.Label("กำลังบันทึก", x=88, y=216, color=COL_TEXT, value=20)
lbl_dt = ui.Label("คาบลูป -- ms", x=88, y=252, color=COL_DIM, value=20)
...                    # ปุ่มเริ่ม/หยุด + start_id stop_id - ท่าที่ 3
lo = [None, None, None]
hi = [None, None, None]

running = True
last_ms = time.ticks_ms()
last_sec = -1

while True:
    if running:
        try:
            ax, ay, az, gx, gy, gz = sensors.bmi270.motion()
        except OSError:
            pass
        chart.set_next(0, int(ax))
        chart.set_next(s_ay, int(ay))
        chart.set_next(s_az, int(az))
        note(0, ax)          # กราฟลืมจุดที่เก่ากว่า 50 จุด ตารางไม่ลืม

    now = time.ticks_ms()
    dt = time.ticks_diff(now, last_ms)
    last_ms = now

    for ev in ui.poll():     # poll นอก if running เสมอ ไม่งั้นปุ่มตายตอนหยุด
        h = ev.get('handle')
        if h == start_id:
            running = True
            lo = [None, None, None]
            hi = [None, None, None]
            led_rec.value(1)
        elif h == stop_id:
            running = False
            led_rec.value(0)          # หรี่ ไม่ใช่หาย

    sec = time.ticks_ms() // 1000
    if sec != last_sec:               # ตัวเลขขยับวินาทีละครั้ง กราฟขยับ 5 ครั้ง
        last_sec = sec
        for i, v in enumerate((ax, ay, az)):
            tbl.cell(i + 1, 1, cell(lo[i]))
        lbl_dt.text("คาบลูป {} ms".format(dt))

    lbl_rec.text(rec_msg)     # ชีพจร - ส่งข้อความเดิมซ้ำทุกรอบโดยตั้งใจ
    time.sleep_ms(PERIOD_MS)

ui.poll() อยู่ นอก if running: — ปุ่มหยุดที่ฆ่าทางกลับของตัวเองคือบั๊กที่เจอบ่อยที่สุดในหน้าที่มีปุ่มหยุด และมันดูเหมือนจอค้าง ทั้งที่โปรแกรมยังวิ่งครบทุกบรรทัด

ข้อ 1 · เครื่องกำเนิดสัญญาณของทีม
ต่อยอดจากโค้ดอุ่นเครื่อง ทำหน้าที่ป้อนคลื่นสี่แบบ (สี่เหลี่ยม ไซน์ สามเหลี่ยม ฟันเลื่อย) ลงกราฟโดยไม่ใช้เซนเซอร์เลย แล้วใส่ปุ่มสลับรูปคลื่น บันทึกว่าคลื่นแบบไหนดูผิดเพี้ยนเร็วที่สุดเมื่อเพิ่มความถี่ และเทียบกับที่ Nyquist ทำนายไว้

ข้อ 2 · กราฟความละเอียดสูง
เปลี่ยนไปใช้ int(ax * 100) พร้อมขยายช่วงเป็น min=-2000, max=2000 แล้ววางเทียบกับกราฟเดิม บันทึกว่าเห็นรายละเอียดอะไรเพิ่มขึ้น และเสียอะไรไปหรือไม่

ข้อ 3 · ตารางทดลอง cadence
ทดลอง PERIOD_MS ที่ 500, 200, 100, 50 และ 20 บันทึกคาบลูปจริงที่วัดได้ในแต่ละค่า แล้วหาว่าจุดไหนที่เริ่มเห็นอาการเฟรมหาย · โจทย์เพิ่ม: ทำการทดลองซ้ำสองรอบ รอบหนึ่งมีบรรทัด lbl.text() รอบหนึ่งไม่มี แล้วเทียบตัวเลข

ข้อ 4 · เส้นดิบเทียบเส้นกรอง
เพิ่ม series ที่สี่เป็นค่าที่ผ่าน dsp.EMA(alpha=0.2) ของแกนใดแกนหนึ่ง วางทับเส้นดิบของแกนเดียวกัน แล้วอธิบายว่าฟิลเตอร์แลกอะไรกับอะไร (ลองปรับ alpha เป็น 0.05 กับ 0.5 ประกอบ)
