เป้าหมาย + use case จริง

เราจะสร้างเครือข่ายเซนเซอร์เล็ก ๆ แบบที่อาคารจริงใช้กัน หัวใจอยู่ที่การแยกบทบาทเป็นสองฝั่ง

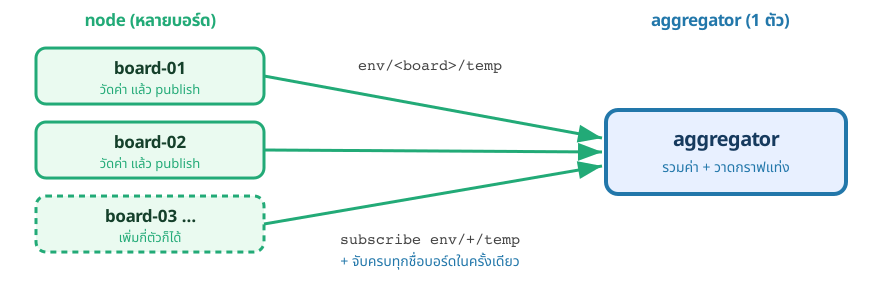

_{หลาย node (เขียว) วัดค่าแล้ว publish เข้า env/<board>/temp ของตัวเอง — aggregator (น้ำเงิน) ตัวเดียว subscribe env/+/temp รับครบทุกบอร์ด เพิ่ม node กี่ตัวก็ไม่ต้องแก้โค้ดฝั่งกลาง}

โลกจริงที่หน้าตาเหมือนกันเป๊ะ: เซนเซอร์อุณหภูมิทุกห้องในตึกส่งค่าเข้า dashboard กลาง, เครื่องจักรในโรงงานส่งสถานะเข้าระบบมอนิเตอร์ (Industry 4.0) — โครงสร้าง pub/sub + wildcard อันเดียวกันนี้เลย

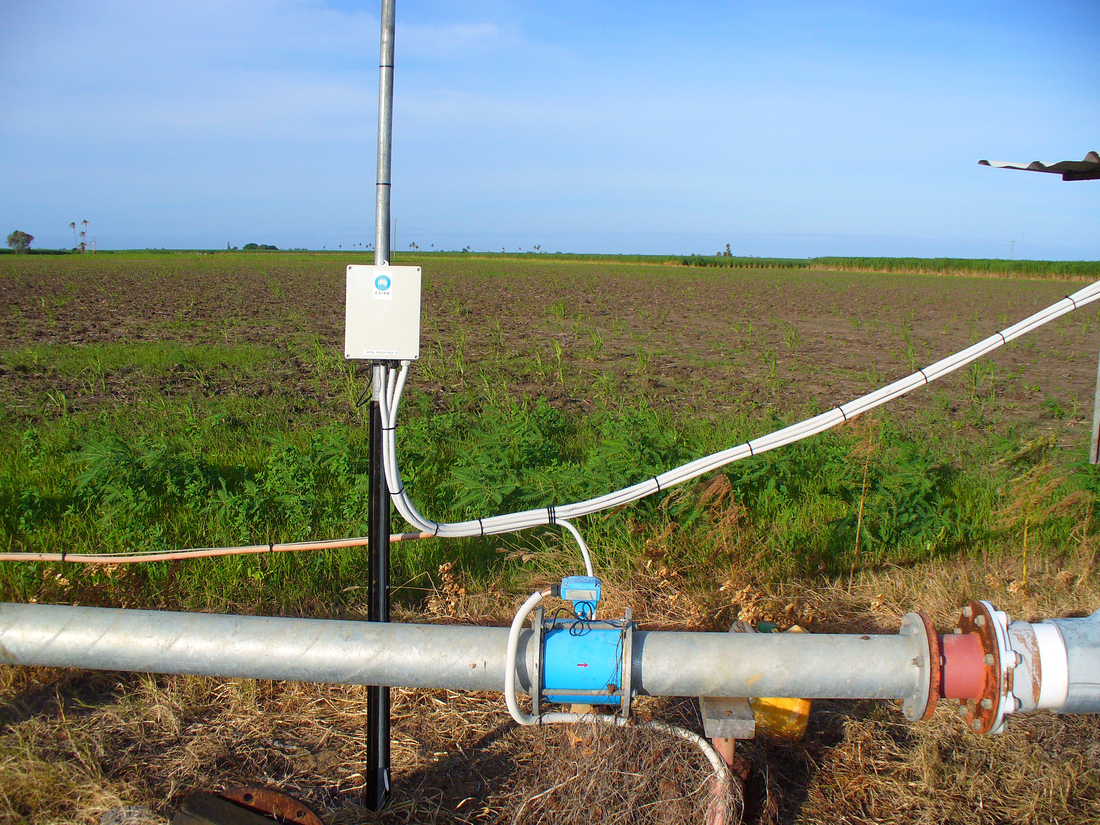

_{ที่มา: "CSIRO ScienceImage 3719 CSIROs Fleck wireless sensor network technology" — Stephan Brosnan, CSIRO, CC BY 3.0, Wikimedia Commons}

ไดอะแกรม pub/sub + ทำไมต้องมี wildcard

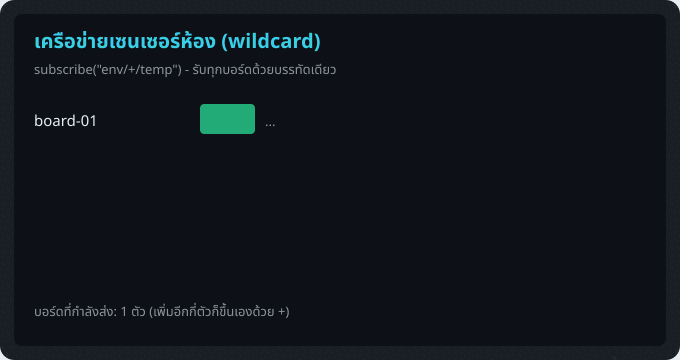

ทุกบอร์ดส่งเข้า topic คนละชื่อ (env/board-01/temp, env/board-02/temp, ...) แต่ aggregator ขอฟังด้วย env/+/temp ครั้งเดียว เครื่องหมาย + แทน "หนึ่งระดับ ชื่ออะไรก็ได้"

ข้อดี: เพิ่มบอร์ดใหม่กี่ตัวก็ได้ aggregator ไม่ต้องแก้โค้ดเลย — + รับให้อัตโนมัติ

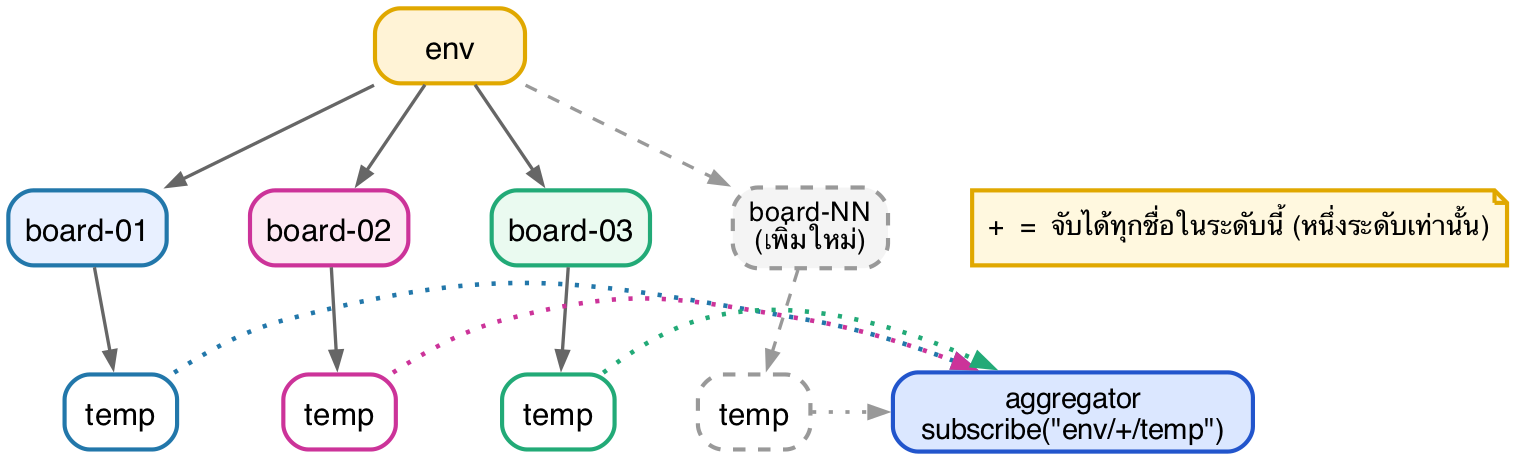

topic เป็นต้นไม้ — + จับทั้งกิ่งในระดับเดียว

ถ้ามอง topic เป็นต้นไม้ จะเห็นชัดว่า + ไปยืนอยู่ตรง "ระดับชื่อบอร์ด" แล้วจับทุกกิ่งในระดับนั้น (หนึ่งระดับเท่านั้น) — บอร์ดใหม่งอกกิ่งเพิ่ม + ก็จับให้เองโดยที่เราไม่ต้องไปแตะโค้ด aggregator

env/+/temp จับ env/board-01/temp, env/board-02/temp, ... ครบทุกบอร์ด แต่ ไม่ ลงไปจับสองระดับ เช่น env/board-01/cpu/temp (นั่นต้องใช้ #) — + คือ "หนึ่งช่อง ชื่ออะไรก็ได้", # คือ "ตั้งแต่ตรงนี้ลงไปกี่ระดับก็เอา"

โปรโตคอลจริงทำงานยังไง — ลำดับ publish/subscribe

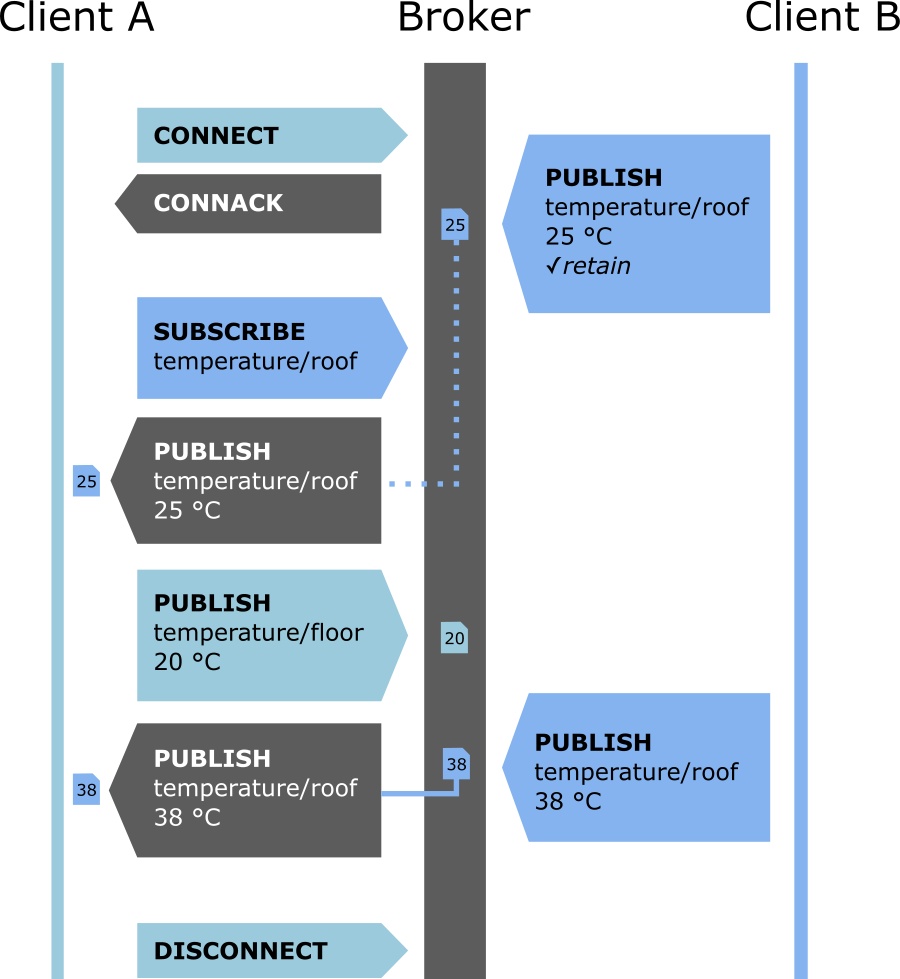

ก่อนลงโค้ด ขอเปิดภาพลำดับข้อความจริงของ MQTT ให้ดูสักครั้ง จะเห็นว่าทุกฝั่ง CONNECT เข้า broker ก่อน ฝั่งที่อยากได้ค่า SUBSCRIBE ไว้ พอมีใคร PUBLISH เข้า topic เดียวกัน broker จะ "ส่งต่อ" ให้ทุก subscriber เอง — ผู้ส่งกับผู้รับไม่เคยรู้จักกันตรง ๆ เลย คุยผ่าน broker ล้วน ๆ

_{ที่มา: "MQTT protocol example without QoS" — Simon A. Eugster, CC BY-SA 4.0, Wikimedia Commons}

เดินโค้ดฝั่ง node — publish ค่าของตัวเอง

ฝั่ง node ต่อ WiFi → ต่อ broker → วน publish ค่าทุก 2 วินาที payload ใช้รูปแบบเดียวกันทั้งห้องคือ "ชื่อ:ค่า"

    BOARD = "board-01"                   # แต่ละบอร์ดตั้งไม่ซ้ำกัน
    TOPIC = "env/%s/temp" % BOARD        # env/board-01/temp

    sensors.init()                       # ปลุกเซนเซอร์ครั้งเดียว
    def read_value():
        ax, ay, az = sensors.bmi270.acceleration()   # อ่านความเร่ง 3 แกน
        return round(25.0 + ay * 10.0, 1)    # เอียง -> ค่าราว 25 องศา

    while True:
        value = read_value()
        payload = "%s:%.1f" % (BOARD, value) # "board-01:25.3"
        mqtt.publish(TOPIC, payload)         # ส่งขึ้นกระดานกลาง
        time.sleep(2)                        # อย่าส่งถี่เกิน

บอร์ดนี้ไม่มีเซนเซอร์อุณหภูมิจริง เราจึงประมาณค่าจากความเอียง (BMI270) — เอียงบอร์ดแล้วค่าขยับเห็นชัด เหมาะกับการสาธิตแนวคิด pub/sub

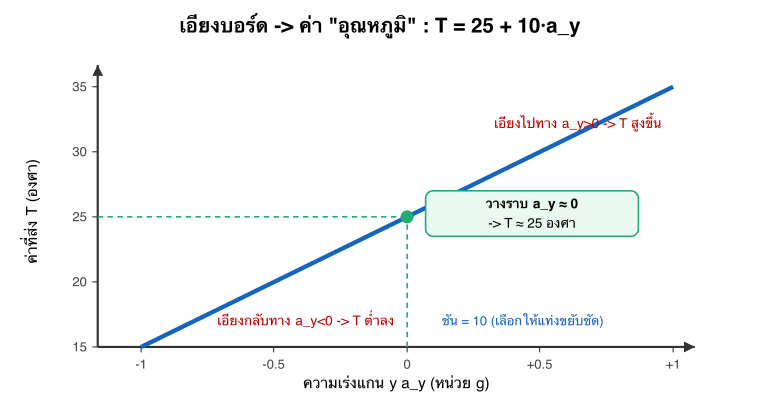

บรรทัด read_value() คือการ แปลงค่าเซนเซอร์เป็นค่าที่สื่อความหมาย เราหยิบความเร่งแกน y (หน่วย g) มาคูณ-บวกเป็นเลขที่เหมือนอุณหภูมิ:

$$T \approx 25 + 10\,a_y \qquad (a_y \text{ หน่วย } g,\; \text{วางราบ } a_y\approx 0 \Rightarrow T\approx 25)$$

วางบอร์ดราบ $a_y$ เกือบ 0 ได้ราว 25 องศา เอียงไปทางเดียว $a_y$ เป็นบวก ค่าสูงขึ้น เอียงกลับทางเป็นลบ ค่าต่ำลง — เลข 25 กับ 10 เป็นแค่ค่าที่เลือกให้เห็นการขยับชัด ๆ ไม่ใช่ฟิสิกส์จริงของอุณหภูมิ

เชื่อมโยงรากฐาน — โค้ดสั้น ๆ นี้ร้อยสี่รากฐานเข้าด้วยกัน: (embedded) อ่าน BMI270 ผ่านบัส I2C/I3C ของ PSoC Edge E84 ได้ค่าดิบสามแกน · (algorithm) แปลงค่าเซนเซอร์ดิบเป็นเลขที่ใช้งานได้ด้วยสมการ map ข้างบน — สเต็ปเดียวกับงาน sensor conversion จริงทุกตัว · (python) ห่อ logic ไว้ใน def read_value() แล้วเรียกซ้ำในลูป คือการใช้ฟังก์ชันเพื่อไม่ให้โค้ดซ้ำ · ต่อยอดเป็นผลิตภัณฑ์จริงก็แค่เปลี่ยนสมการนี้เป็นสูตรของเซนเซอร์อุณหภูมิตัวจริง โครงที่เหลือไม่ต้องแตะ

เดินโค้ดฝั่ง aggregator — wildcard + กราฟแท่ง

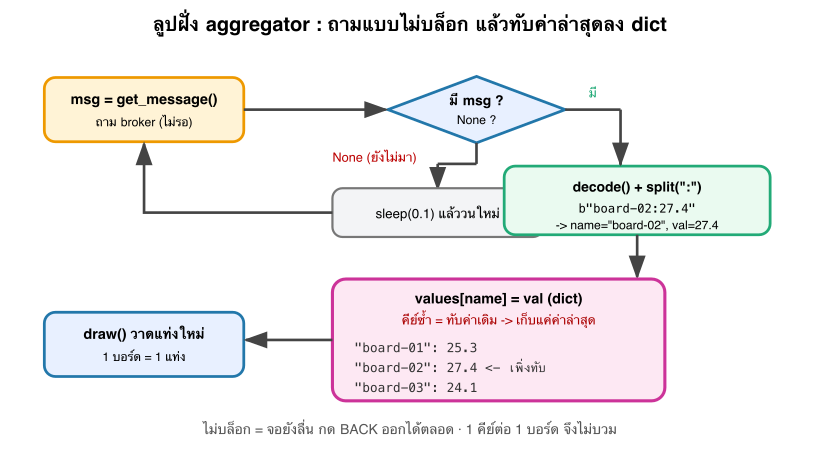

ฝั่งกลาง subscribe ด้วย + ครั้งเดียว แล้ววน get_message() (ไม่บล็อก) เก็บค่าล่าสุดของแต่ละบอร์ดลง dict แล้ววาดแท่ง

    mqtt.subscribe("env/+/temp")         # + = รับทุกชื่อบอร์ด
    values = {}                          # {"board-01": 25.3, ...}

    while True:
        if game.keys().back:             # กด BACK = ออก
            break
        msg = mqtt.get_message()         # (topic, bytes) หรือ None
        if msg is not None:
            topic, data = msg
            text = data.decode()         # bytes ต้อง decode ก่อน
            name, sval = text.split(":", 1)   # แยก "ชื่อ:ค่า"
            values[name] = float(sval)        # เก็บค่าล่าสุด
            draw()                            # วาดกราฟแท่งใหม่
        time.sleep(0.1)

values[name] = ... ทับค่าเดิมของบอร์ดเดิมเสมอ จึงเห็นเฉพาะค่าล่าสุดของทุกบอร์ดพร้อมกัน

จากตัวเลข -> ความยาวแท่ง (map ค่าเป็นภาพ)

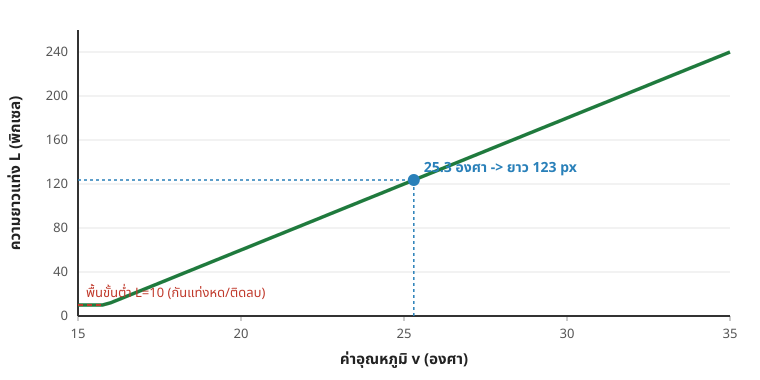

ตอนวาดกราฟ เราต้องเปลี่ยน "ตัวเลขอุณหภูมิ" ให้เป็น "ความยาวแท่งเป็นพิกเซล" โค้ดจริงในฝั่ง aggregator ใช้บรรทัดนี้:

    length = max(10, int((v - 15.0) * 12))   # map ค่า -> ความยาวแท่ง

อ่านเป็นสมการคือ — ลบฐาน 15 ออกก่อน (15 องศา = แท่งสั้นสุด) แล้วคูณ 12 เพื่อขยายให้ตาเห็นง่าย สุดท้ายกันด้วย max(10, ...) ไม่ให้แท่งสั้นกว่า 10 px หรือหดติดลบเวลาเจอค่าน้อย ๆ

$$L = \max\!\big(10,\; (v - 15)\times 12\big) \;\text{พิกเซล}$$

วิธีรัน + ต่อยอดสู่โลกจริง

ต้องใช้กี่บอร์ด: อย่างน้อย 2 ตัว — 1 ตัวรัน aggregator, ที่เหลือรัน node (ยิ่งหลายตัวยิ่งเห็นกราฟหลายแท่ง)

1. บอร์ด node: เปิด ex_b2_node.py แก้ BOARD ให้ไม่ซ้ำ แล้วกด Program to Device
2. บอร์ดกลาง: เปิด ex_b2_aggregator.py กด Program to Device — กราฟแท่งจะขึ้นเอง
3. ลองเอียงบอร์ด node แล้วดูแท่งของมันขยับบนจอ aggregator

ต่อยอดที่อยากชวนน้อง ๆ ลอง:

• เปลี่ยน topic เป็น env/+/+ เพื่อรับทั้ง temp และ humidity ในคราวเดียว
• เพิ่ม timestamp ในกราฟ ถ้าบอร์ดไหนเงียบเกิน 10 วิ ให้เปลี่ยนแท่งเป็นสีแดง (เหมือน dashboard เฝ้าระวังจริง)
• ส่งค่าขึ้น cloud dashboard (Node-RED / Grafana) — โครง pub/sub เดิม ต่อกับระบบ Industry 4.0 ได้ทันที

เครือข่ายเซนเซอร์ที่น้องทำวันนี้ คือหัวใจเดียวกับระบบ smart building และ smart factory จริง ต่างกันแค่จำนวน node เท่านั้นเอง

อยากเข้าใจ pub/sub ให้ลึกขึ้น

การออกแบบ topic ให้ดีคือหัวใจของเครือข่ายเซนเซอร์หลาย node — ตั้งชื่อ topic เป็นลำดับชั้น แล้ว subscribe ด้วย wildcard ทีเดียวรับได้ทุกตัว คลิปนี้จาก HiveMQ สรุปแนวทางตั้ง topic ที่ใช้ได้จริง

MQTT Topic Best Practices | MQTT Essentials Part 6 — HiveMQ

วิธีออกแบบ topic เป็นลำดับชั้น และใช้ wildcard subscribe หลาย node พร้อมกัน ตรงกับเครือข่ายเซนเซอร์ที่เราทำวันนี้
